Серія пневматичних компонентів

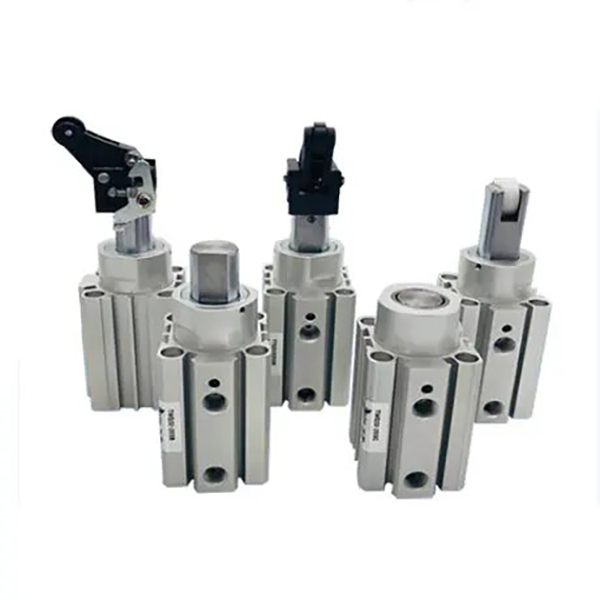

Компактні стопорні циліндри фіксованої висоти SOLH TWQ забезпечують економічно ефективні рішення для обмеження 10–150 кг легких і середніх конвеєрних піддонів. Чотири змінні кінці стрижня охоплюють плоский стрижень, круглий стрижень, роликовий важіль і регульований гідравлічний буферний важіль; Версії з роликом і буфером підтримують додаткове механічне самоблокування, щоб уникнути відскоку заготовки. Фланцеве кріплення з фіксованою висотою не вимагає калібрування висоти та пришвидшує встановлення на місці завдяки чотиристороннім прорізам для магнітних датчиків. Безмасляна зносостійка конструкція підходить для ліній електроніки, упаковки та побутової техніки. Наше стабільне масове виробництво гарантує достатній запас, що ідеально підходить для автоматизованого блокування та позиціонування станцій, що потребують багатообслуговування.

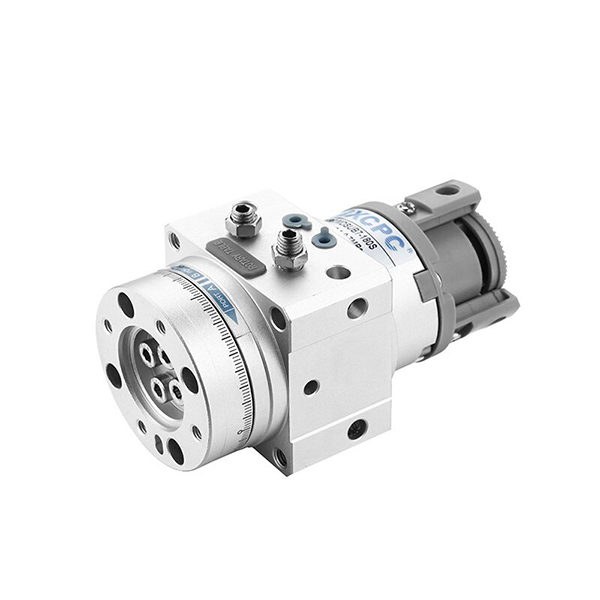

Інтегровані поворотні циліндри з лопатями SOLH MSUB забезпечують точний обертовий рух із низьким люфтом для легкої автоматизації з навантаженням до 10 кг. Маючи структуру поворотного столу «все в одному», яка усуває зазор у передачах, він підтримує опціональне обертання на 90°/180° з точним регулюванням кута ±5°; оновлена ​​версія MSUA забезпечує точність коливання в межах 0,03 мм. Його оптимізована однолопатева конструкція має в 2–3 рази вищу вантажопідйомність, ніж звичайні моделі CRB1 із більш компактною площею. Фланцеве кріплення в різних напрямках економить простір для встановлення, а безмасляне ущільнення забезпечує чисту роботу протягом тривалого циклу. Ми підтримуємо стабільне масове виробництво та достатні точкові запаси, широко застосовувані для роботизованого повороту з’єднань, електронного індексування заготовок, повороту деталей і невеликих платформ позиціонування на лініях точного складання.

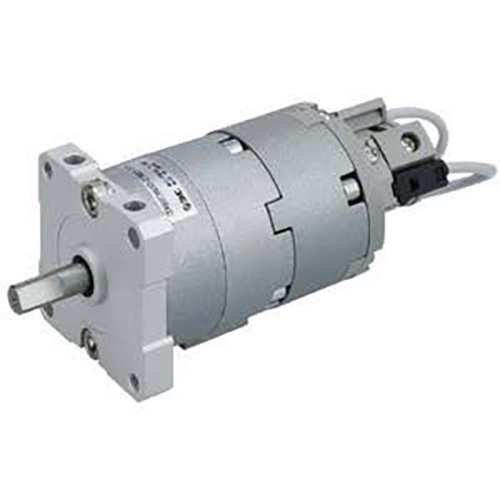

Ультратонкий привід повороту лопаті вільного монтажу SOLH CRBU2 повністю взаємозамінний з еквівалентними моделями SMC, доступними з розмірами отворів 10/15/20/30/40. Інтегрований циліндричний корпус забезпечує різноспрямовану фіксацію без кронштейнів, на 12% легший, ніж серія CRB2, ідеально підходить для прихованої установки всередині компактних вбудованих машин. Прямий лопатевий привід усуває люфт шестерні з надвисокою кутовою повторюваністю ±0,01°. Два варіанти лопатей: одинарна лопатка S для повороту на максимум 270°, подвійна лопатка D забезпечує подвійний крутний момент з обмеженим обертанням на 90°/100°. Пропонується подвійне розташування трубопроводів: стандартні бічні порти та центральні осьові порти з суфіксом E. Додатковий регулятор кута суфікса W забезпечує плавне регулювання ходу від 0 до 240°, а вбудовані магнітні кільця підтримують герконові перемикачі M9BW для граничного зворотного зв’язку ПЛК. Композитне ущільнення з низьким коефіцієнтом тертя забезпечує роботу без масла з понад 5 мільйонами циклів обслуговування. Широко застосовується для завдань високочастотного обертання з невеликим навантаженням, включаючи обертання мініатюрних зажимних пристосувань 3C, позиціонування відеокамери, механізми затягування гвинтів і перемикання упаковки під малим кутом. Порівняно з поворотними циліндрами CRB2, встановленими на основі, CRBU2 не потребує монтажних кронштейнів і максимізує ефективність простору, ідеально підходить для кінцевих ефекторів роботів і вузького внутрішнього розташування обладнання.

Поворотні приводи SOLH CRB1 / CRB2 повністю взаємозамінні з еквівалентними циліндрами повороту SMC. Прямий лопатевий привід усуває люфт шестерні, забезпечуючи низьку інерцію обертання та надшвидку реакцію. CRB2 — це компактна серія для легких навантажень з діаметром отвору 10~40 мм; одна лопатка підтримує поворот до 270°, тоді як подвійна лопатка обмежує обертання до 90°/100°, ідеально підходить для високошвидкісного міні-перевертання в замкнутому просторі 3C та пакувального обладнання. Серія CRB1 для важких навантажень охоплює отвори діаметром 50~100 мм із повною підтримкою підшипників і надзвичайною стійкістю до ударів, забезпечуючи максимальний крутний момент до 24 Н·м для важкого закріплення та великого повороту індексації заготовки. Одна лопатка забезпечує широкий діапазон повороту, тоді як подвійна лопатка подвоює крутний момент при тому самому розмірі отвору. Вбудовані гумові бампери є стандартними; Суфікс регулятора кута Z і порожнистий вал є додатковими, а варіанти CDRB інтегрують постійні магніти, сумісні з герконами D-M9B / D-A93. Порівняно з поворотними столами із зубчатою рейкою MSQ, циліндри лопастного типу мають тонший корпус і швидше обертання з нульовим люфтом, але меншу радіальну та осьову навантажувальну здатність, що робить їх найкращим вибором для високошвидкісних поворотних завдань із легким навантаженням, які потребують великих кутів повороту.

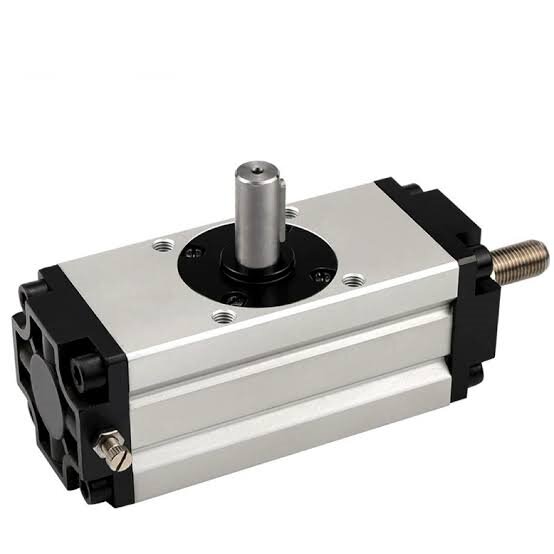

Поворотні циліндри SOLH CRA1 із рейковою передачею та шестернею — це пневматичні приводи повороту з високим крутним моментом для автоматизації середніх і важких навантажень вагою 10–50 кг. Двопоршнева трансмісія з зубчатою рейкою забезпечує люфт ≤1°, модель φ30 має нульовий люфт і максимальний крутний момент 108 Н·м від отвору φ100 при 0,5 МПа. Додаткові регульовані кінцеві повітряні подушки пом’якшують інерційний удар під час частих циклів, тоді як різні типи кріплення та конфігурації вала підтримують гнучке механічне з’єднання. Безмасляна конструкція забезпечує безперервну роботу без обслуговування. Наша фабрика забезпечує стабільне масове виробництво з достатніми точковими запасами, які широко застосовуються для перевертання важких заготовок, приведення в дію промислових клапанів, індексування важких пристосувань і роботизованого обертання з’єднань у системах автоматизованого складання та керування трубопроводами.

Ультратонкі поворотні циліндри SOLH CRQ2 із зубчатою рейкою та шестірнею мають структуру з подвійною рейкою, що забезпечує точне обертання без люфту, що ідеально підходить для автоматизації легкої та середньої навантаженості з обмеженим простором. Маючи наднизькопрофільну пласку інтегровану фланцеву конструкцію без додаткових монтажних кронштейнів, він підтримує обертання на 90°, 180° та опціонально на 360° по повному колу з точним калібруванням кута ±5°. Розміри отворів коливаються від φ10 до φ40; доступні більші специфікації з регульованими повітряними подушками для пом’якшення інерційного удару під час частих поїздок на велосипеді. Магнітна версія CDRQ2 підтримує встановлення магнітного перемикача для підключення сигналу позиції ПЛК. Безмасляна самозмащувальна конструкція значно скорочує навантаження на обслуговування. Підтримуючи стабільне масове виробництво та достатній запас, ці компактні поворотні приводи широко застосовуються в електроніці 3C для перевертання друкованих плат, пакувальних машинах, медичній автоматизації та станціях точного мініатюрного індексування.

Магістральний повітряний фільтр великого діаметра SOLH AF800 / AF900 з великим потоком повністю взаємозамінний з еквівалентними моделями SMC, оснащений портами G1¼/G1½/G2 і максимальною номінальною витратою до 20000 л/хв, призначений для магістральних трубопроводів повітряного компресора, повноконтурної централізованої подачі повітря та багатоклапанних острівних пневматичних систем із великим потоком. Вбудована відцентрова структура попереднього поділу заздалегідь видаляє понад 95% конденсованої води, іржі та великих часток; багатошарові волокнисті фільтрувальні картриджі пропонують додаткову точність від 2 мкм до 100 мкм зі стандартними 5 мкм для загального використання. Чаша для води об’ємом 45 см³ підтримує три режими зливу: ручний злив, поплавковий автоматичний злив AD47 NC і поплавковий автоматичний злив AD48-6 NO. Доступні три типи чаші: стандартна ударостійка прозора ПК чаша, важка металева чаша та вибухозахищена металева чаша з оглядовим віконцем рівня рідини, тоді як металеві варіанти рекомендуються для фарбування, літієвої батареї вибухозахищеної та масляної верстатів у важких умовах. Корпус з міцного анодованого алюмінію з прямим каналом забезпечує низький перепад тиску. Поєднується з регуляторами AR і мастильними пристроями AL, щоб утворити повні блоки обслуговування повітря AC800/900, які широко встановлюються на передній частині повітряних компресорів для великих кластерів з ЧПК, цехів з літієвим покриттям, ліній автофарбування та хімічних вибухозахищених установок, захищаючи електромагнітні клапани, циліндри та вакуумні ежектори, що знаходяться нижче, для зниження загальної кількості відмов пневматичної системи.

Магістральний фільтр грубої очистки SOLH AFF і сепаратор масляного туману AM можуть підключатися каскадом послідовно та повністю взаємозамінні з відповідними компонентами очищення повітря SMC, що відповідає стандартам чистоти стисненого повітря ISO8573-1. Первинний фільтр 1 мкм AFF видаляє 99% конденсованих крапель води, пилу та частинок іржі; сепаратор тонкого масляного туману розміром 0,1 мкм AM обмежує вміст залишків масла нижче 1 мг/м³ для подачі чистого повітря без масла. Лінійка повного потоку коливається від 300 до 14500 л/хв з різьбою 1/4"~2". Кожен блок оснащений вбудованим візуальним індикатором засмічення та легкою чашею для води з нержавіючої сталі, тоді як суфікс D із нормально відкритим поплавковим автоматичним зливом є необов’язковим. Падіння тиску контролюється нижче 5 кПа з пропускною здатністю на 20% вищою, ніж у звичайних фільтрів. Модульне каскадне з’єднання підтримується для поєднання з фільтрами ультратонкого активованого вугілля AMD, які служать багатоступеневим обладнанням для постобробки після повітряних компресорів для верстатів з ЧПК, харчових і фармацевтичних ліній, цехів нанесення покриттів 3C і безмасляних процесів виробництва напівпровідників. Під час вибору рекомендований запас витрати в 1,2–1,5 рази, а варіанти з автоматичним зливом є кращими для 24-годинного виробництва без нагляду з високим виходом конденсату.

Високоточні цифрові реле тиску SOLH ZSE30A / ZSE30AF / ISE30A повністю взаємозамінні з відповідними моделями SMC і мають надвисоку точність вимірювання ±0,2% FS із 4-розрядним двоколірним червоно-зеленим РК-дисплеєм. Зелене підсвічування активується, коли тиск залишається в заданому безпечному діапазоні, червоне світло активує тривогу надлишкового/низького тиску; логіку відображення можна змінити за потреби. Три діапазони вимірювання покривають повні вимоги застосування: ZSE30A для одноразового вакууму 0~-101 кПа, ZSE30AF універсальний складний тиск -100~+100 кПа, стандартний надлишковий тиск ISE30A -0,1~1,0 МПа для основної подачі повітря заводу 0,4~0,7 МПа. Кожен блок оснащений 2-канальними незалежними виходами перемикача з відкритим колектором NPN/PNP з додатковими аналоговими сигналами напруги 1~5 В або аналоговими сигналами струму 4~20 мА для безперервного збору даних тиску ПЛК із замкнутим циклом. Ексклюзивна функція копіювання параметрів одним клацанням миші передає налаштування з одного головного пристрою до 10 підлеглих пристроїв, що значно скорочує кількість помилок при введенні в експлуатацію. Живлення від широкодіапазонного джерела постійного струму 12~24 В, оснащений портом M5/Rc1/8 і класом захисту від пилу IP40. Широко використовується для моніторингу тиску затиску циліндра, сигналізації про несправність адсорбції вакуумного патрона та контролю тиску в режимі реального часу в усіх автоматизованих пневматичних контурах, перевершуючи традиційні механічні реле тиску за точністю, дистанційною видимістю та можливістю розширення сигналу.
